Non so come ho avuto questo piccolo attrezzo, forse è finito nelle tante cose recuperate dopo la chiusura di una delle armerie in città e che il vecchio padrone mi aveva lasciato in un cartone chiuso. Lo avevo poi dimenticato e dopo tanti anni è riemerso dal fondo di un cassetto. Questo comodo collimatore completamente in plastica lo avevo usato diverse volte ( anni '80) per montare alcuni Pro-Point della Tasco su diversi revolver e l'ho sempre trovato molto comodo e semplice da usare. Vediamo allora come funziona, chissà che qualcuno non ne abbia uno simile.

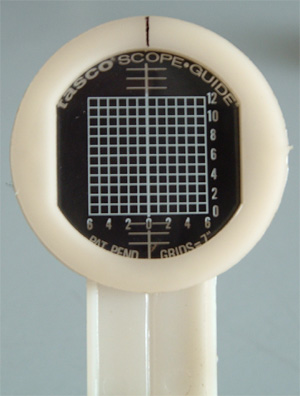

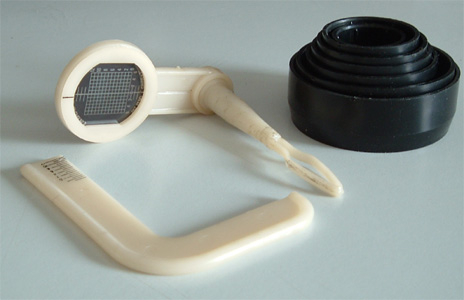

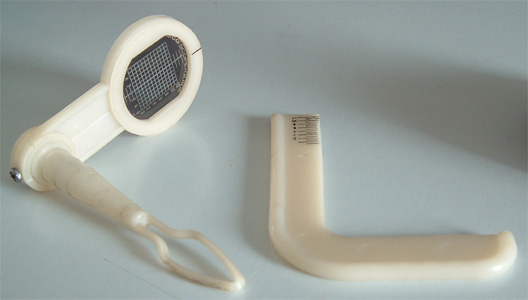

L'intero kit si compone di un collimatore che porta una lente tonda in cui vi è inserito un pezzetto di "pellicola" semi-trastarente e con visibile un reticolo 14x14mm, suddivisi in 12x12=144 piccoli quadrati.

Questo, grazie a un semplice sistema a inserto può essere fissato alla bocca della canna in modo che il reticolo rimanga visibile traguardando al di sopra di essa.

Una volta montata l'ottica, naturalmente senza ingrandimenti, quindi parliamo di ottiche a punto rosso per armi corte e collimatori ottici olografici per fucili, è possibile vedere nitidamente il reticolo traguardando attraverso di essa.

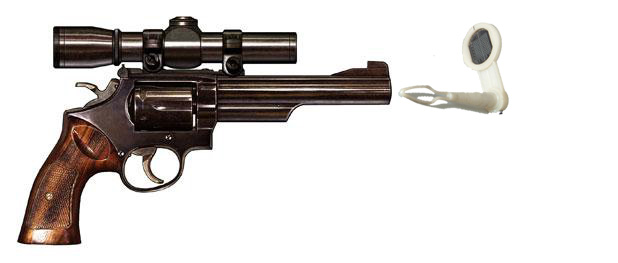

In questo disegno ho cercato di rappresentare l'arma durante la taratura, con il collimatore inserito nella bocca della canna. Controllate sempre che sia in posizione perfettamente verticale, il mirino vi aiuterà nell'impresa.

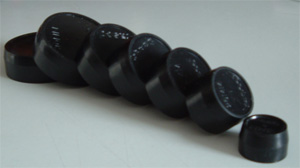

Nel kit vi è una serie di "tappi" di vario diametro, da 52mm. 40mm. 32mm. 28mm. 24mm. 20mm. a 15mm. Uno di questi, quello del giusto diametro deve essere messo nella parte posteriore dell'ottica appena montata, serve ad acquisire con più precisione il punto rosso sulla scala graduata del collimatore. I tappi infatti sono provvisti di un piccolo foro al centro, attraverso questo possiamo vedere nitidamente il reticolo come un qualsiasi bersaglio.

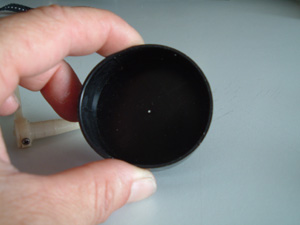

Ecco qui un tappo in cui è visibile un piccolo forellino al centro. Prestate attenzione al diametro del tappo. Questo deve calzare perfettamente a quello dell'ottica.



foto 1

foto 2

disegno 2

foto 3

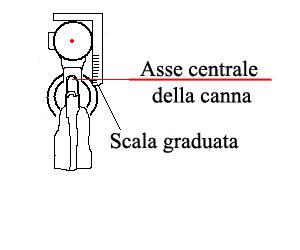

Accendiamo l'ottica e controlliamo sulla scala graduata il punto mirato, sicuramente il punto rosso del collimatore apparirà decentrato sul reticolo, (foto 1 qui sopra): il primo lavoro da fare quindi è portare questo in posizione centrale, cioè sulla linea che attraversa verticalmente il centro del reticolo agendo sulla vite laterale dell'ottica. Continuando a traguardare il collimatore, con un cacciavite ruotate a destra o sinistra la vite fino ad avere il punto rosso sulla linea verticale centrale (foto 2). Ora per l'alzo dovremo sapere quanto dista il centro dell'ottica dal centro della canna, a questo è dedicata la squadretta graduata che fa parte del kit della Tasco. Appoggiata sulla parte superiore / centrale dell'ottica permette di sapere automaticamente, osservando la scala graduata dove il punto rosso deve apparire perchè risulti in asse con la canna. Ad esempio, se risulta che il centro della canna rispetto all'ottica è a "6" basterà collimare il punto rosso sulla linea trasversale corrispondente a questo numero (foto 3). Traguardando sempre l'ottica e il collimatore, utilizzando il tappo adeguato, avvitare o svitare la vite in alto sull'ottica fino ad avere il punto rosso nella giusta posizione.

La taratura di base è fatta, naturalmente la taratura deve essere ritoccata perchè corrisponda alla distanza voluta, ma il lavoro più duro è stato fatto. Potete portarvi dietro questo collimatore e usarlo anche per le ultime tarature, se per esempio l'arma sparasse ancora troppo basso si potrà rimontare e controllando attraverso il kit abbassare o alzare di una "tacca" sul reticolo il punto rosso, quindi procedere alle prove di tiro sul campo e il gioco è fatto.



Questo collimatore viene venduto al pubblico da digitaldagger.com a soli 8,00$
